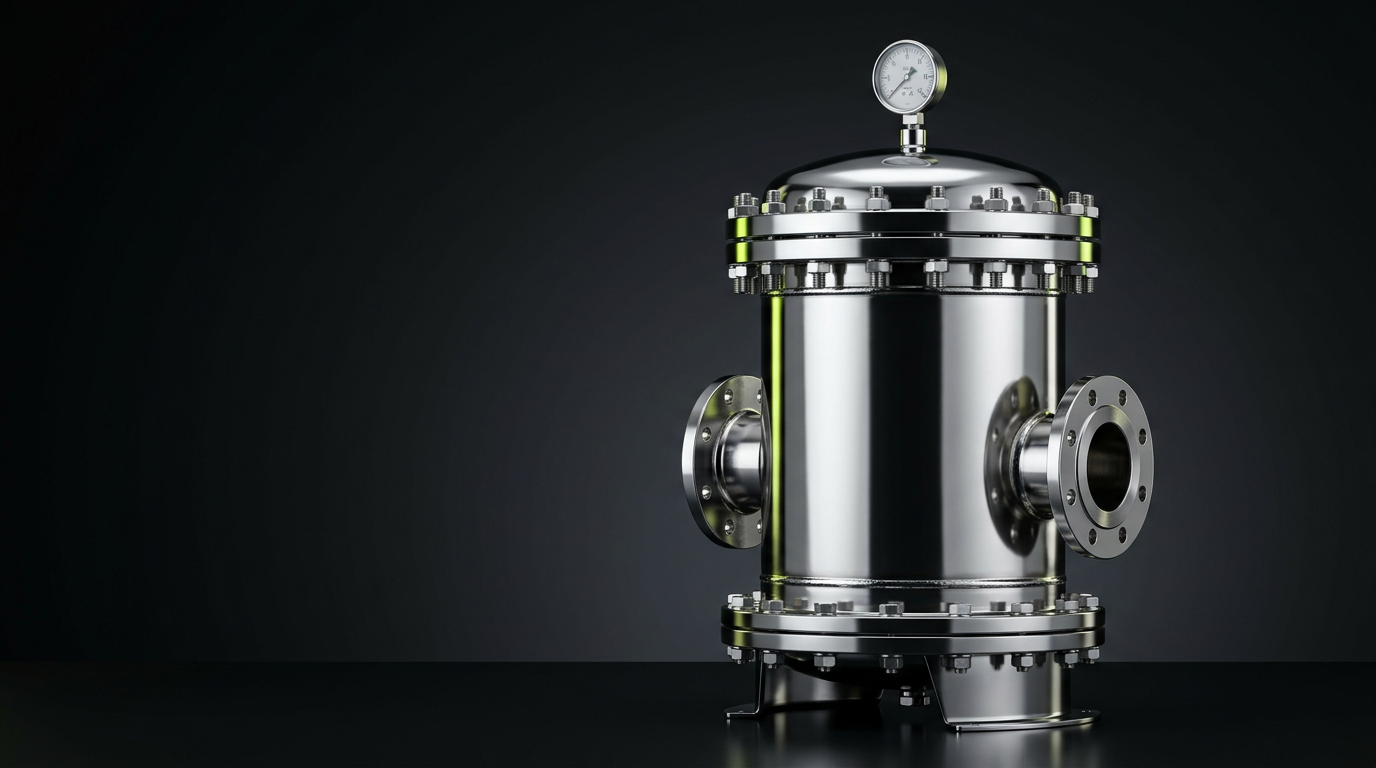

Individuelle High-Flow-Filtergehäuse: Wenn Standardbehälter nicht ausreichen
High-Flow-Filtergehäuse bilden das Rückgrat jeder großtechnischen Filtrationsanlage. In vielen industriellen, kommunalen und verfahrenstechnischen Anwendungen passt ein Katalogbehälter jedoch schlicht nicht — sei es wegen ungewöhnlicher Rohrleitungsanschlüsse, aggressiver Medien, beengter Einbausituationen oder anspruchsvoller Druck- und Temperaturbedingungen. In solchen Fällen ist ein individuell gefertigtes Gehäuse keine Option, sondern eine Notwendigkeit.
R+F FilterElements GmbH ist Ihr Single Point of Contact für kompatible High-Flow-Filterelemente und die passenden Gehäuse — einschließlich spezifikationsgerechter Sonderbehälter, die weltweit geliefert werden. Sie haben nur einen Ansprechpartner: von der Elementauswahl bis zur Gehäuselieferung.
Was Sie für ein individuelles High-Flow-Filtergehäuse spezifizieren müssen
Ein maßgeschneidertes Gehäuse gelingt nur mit einer klaren Spezifikation. Die folgenden Parameter definieren den Behälter, den Sie benötigen.
Werkstoffe
Das zu filternde Medium, seine chemische Zusammensetzung und regulatorische Anforderungen bestimmen die Werkstoffwahl. Typische Überlegungen umfassen:
- Kohlenstoffstahl für allgemeine Industrieanwendungen
- Edelstahlgüten für korrosive Medien, Lebensmittel- oder Pharmabereiche
- Beschichtungen und Auskleidungen, wenn der Grundwerkstoff allein nicht ausreicht
Teilen Sie beim Anfrageprozess die vollständige Medienchemie sowie alle anwendbaren Normen und Zulassungen mit (z. B. ATEX, FDA, Trinkwasserzulassung).
Anschlüsse
Typ, Größe und Norm der Ein- und Auslassanschlüsse (Flansch, Gewinde, Tri-Clamp usw.) müssen exakt zur vorhandenen Rohrleitung passen. Nicht passende Anschlüsse sind einer der häufigsten Gründe, warum ein Standardgehäuse nicht verwendet werden kann. Spezifizieren Sie:
- Anschlussnorm und Druckstufe
- Nennweite
- Flanschdichtfläche oder Gewindeform
- Entwässerungs-, Entlüftungs- und Instrumentierungsanschlüsse, sofern erforderlich
Druck- und Temperaturklasse
Das Gehäuse muss für den maximal zulässigen Betriebsdruck (MAWP) und den gesamten Betriebstemperaturbereich Ihres Prozesses ausgelegt sein — einschließlich transienter Spitzenwerte. Geben Sie bei der Anfrage sowohl die normalen Betriebsbedingungen als auch die ungünstigsten Szenarien an.
Ausrichtung und Aufstellungskonzept
High-Flow-Gehäuse können für eine vertikale oder horizontale Elementmontage ausgeführt werden — je nach verfügbarer Raumhöhe, Wartungszugang und Entwässerungsanforderungen. Mehrelement-Gehäuse (Single-Round- oder Multi-Round-Konfigurationen) stellen weitere Anforderungen an das Layout. Beschreiben Sie den verfügbaren Platzbedarf und die bevorzugte Wartungsrichtung möglichst genau.
Standardgehäuse vs. Sondergehäuse
| Kriterium | Standardgehäuse | Sondergehäuse |
|---|---|---|
| Lieferzeit | Kurz — ab Lager oder kurzfristig | Länger — nach Spezifikation gefertigt |
| Kosten | Geringere Anschaffungskosten | Höhere Anschaffungskosten, geringere Gesamtbetriebskosten bei kritischer Passform |
| Anschlusspassform | Feste Optionen | Exakt auf Ihre Rohrleitung abgestimmt |
| Werkstoffauswahl | Begrenzte Auswahl | Breit — anwendungsspezifisch festgelegt |
| Druck-/Temperaturklasse | Definierte Katalogwerte | Auf Ihre Prozessgrenzen ausgelegt |
| Ausrichtung | In der Regel fest vorgegeben | Vertikal oder horizontal nach Bedarf |
| Regulatorische Konformität | Standardzertifizierungen | Anwendungsspezifische Zulassungen möglich |
Für viele unkomplizierte Installationen ist ein Standardgehäuse die wirtschaftlich richtige Wahl. Sobald jedoch auch nur eines der oben genannten Kriterien nicht aus dem Katalog erfüllt werden kann, amortisiert sich ein Sondergehäuse schnell — durch vermiedene Ausfallzeiten, reduzierte Installationskosten und längere Standzeiten.
Einpassung in eine bestehende Anlage
Die Nachrüstung eines neuen Gehäuses in eine bestehende Anlage ist oft das anspruchsvollste Szenario. Rohrmittenabstände sind festgelegt, die Raumhöhe ist begrenzt, und der Prozess darf nicht für längere Zeit unterbrochen werden. Eine erfolgreiche Einpassung erfordert:
- Genaue Ist-Maße des Einbauraums — keine nominalen Planungszeichnungen.
- Vollständige Anschlussdetails einschließlich nicht standardisierter oder älterer Armaturen.
- Prozessdaten zu Medium, Druck, Temperatur und Volumenstrom.

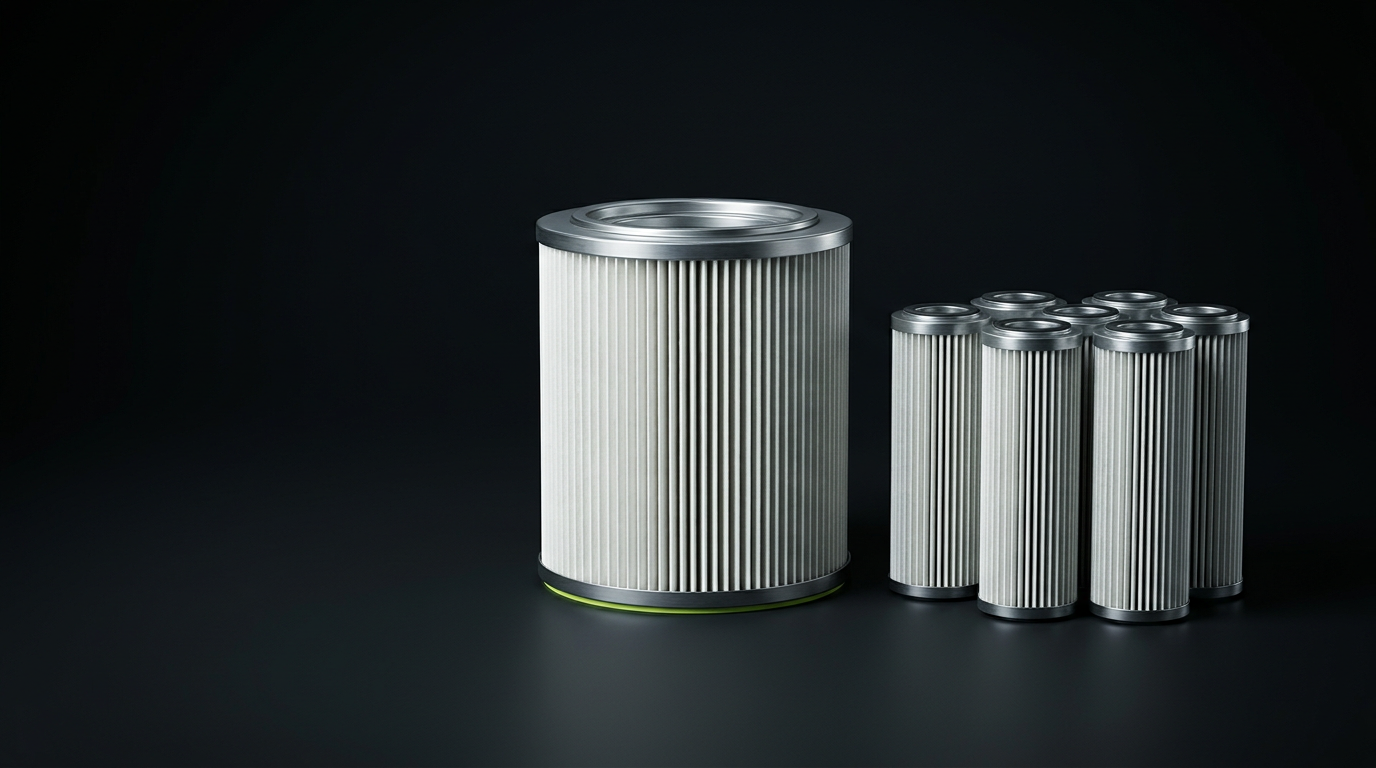

- Elementkompatibilität — das Gehäuse muss die für Ihren Prozess validierten High-Flow-Filterelemente oder kompatible Ersatzelemente aufnehmen können. Kompatible Elemente finden Sie über den R+F Filter-Finder.
Wenn Sie diese Informationen vorab bereitstellen, kann R+F ein Gehäuse vorschlagen, das mit minimalen Anpassungen in Ihre bestehende Anlage integriert werden kann.
R+F als Ihr Single Point of Contact
R+F FilterElements GmbH liefert sowohl die kompatiblen High-Flow-Filterelemente als auch die dazugehörigen Gehäuse — Standard oder Sonder. Sie müssen keine mehreren Lieferanten koordinieren. Ob Sie einen einzelnen Ersatzbehälter oder ein Mehrelement-System für eine neue Anlage benötigen: R+F übernimmt die Spezifikation und liefert weltweit.
Bereit, Ihr Gehäuse zu spezifizieren?
Wählen Sie den Weg, der zu Ihrer Situation passt:
- Standard- oder Seriengehäuse konfigurieren mit unserem Online-Tool: Gehäuse-Konfigurator
- Sonder- und Spezialausführungen erkunden: Sondergehäuse
- Direkt mit unserem Team sprechen — für Ihre spezifischen Anforderungen: Anfrage stellen
R+F liefert spezifikationsgerechte Gehäuse weltweit. Teilen Sie uns Ihre Anforderungen mit — wir kümmern uns um den Rest.
